| 驅動形式 | 直行程 |
|---|---|
| 驅動電壓 | 單相AC110V 50/60HZ；AC220V 50/60HZ；AC240V 60HZ 三相AC380V 50HZ 直流DC24V.DC36V.DC48V |
| 輸入信號 | DC4~20mA或DC1~5V |
| 輸出信號 | DC4~20mA或DC1~5V |
| 控制精度 | 基本誤差：±1%；回差≤1%；死區≤1% |
| 防護等級 | IP65 |
| 防爆形式 | 標準型(不防爆)、防爆型（ExdII BT4、ExdII CT4） |

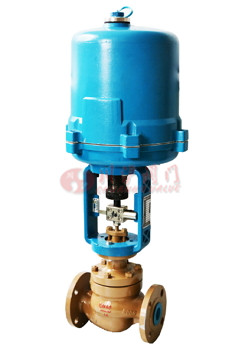

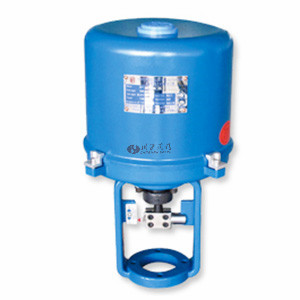

381型電動執行器是以AC220單相交流電為電源，接受來自DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用先進的混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點，可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥
使用場合
381型電動執行器被廣泛用于冶金、發電、石化、造紙、輕工及環保等工業部門。
1.執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4~20mA（或DC1~5V）信號和對應的電源即可工作。內設接線端子，接線極為簡單方便。
2.執行器的關鍵部件一控制器，采用先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3.驅動量的反饋檢測采用高性能導電塑料電位器，分辨率<0.4%。
4.用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）
5.用狀態選擇開關可以設定（正、反動作。）
6.用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）
7.調整工作零點（始點）和行程（終點）簡單易行。
8.當突然斷電時，能確保閥芯自鎖。
9.采用同步皮帶轉動，有效降低了噪音。
10.延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。
| 電源 |
單相AC110V 50/60HZ；AC220V50/60HZ；AC240V 60HZ 三相AC380V50HZ 直流DC24V.DC36V.DC48V |
| 耗電功率（額定負載時） | 規格A型執行器50VA； 規格B型執行器150VA； 規格C型執行器220VA。 |
| 輸入信號 |
DC4~20mA或DC1~5V。 |

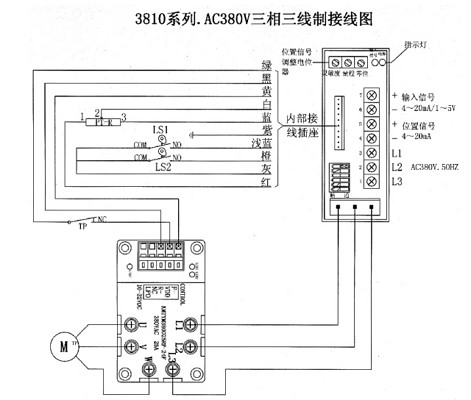

| 輸出信號 | DC4~20mA（負載電阻礙500Ω以下） |
| 控制精度 | 基本誤差：±1%；回差≤1%；死區≤1%。 |
| 工作行程調整范圍“零點” | ±25%； |
| 工作行程調整范圍“行程” | 20%~100%。 |
| 外部配線 | 輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。 普通型（S型）執行器 電源電纜：3芯S=1.5mm2 信號電纜：4芯S=1.5mm2 電纜引入口：2-M20×1.5 |
| 型號 | 額定輸出力N | 速度mm/s | 大行程 |
|---|---|---|---|
| 381LSA-08 381LXA-08 |
800 800 |
4.2 4.2 |
30 |
| 381LSA-20 381LXA-20 |
2000 2000 |
2.1 2.1 |
|
| 381LSB-30 381LXB-30 |
3000 3000 |
3.5 3.5 |
60 |
| 381LSB-50 381LXB-50 |
5000 5000 |
1.7 1.7 |
|
| 381LSC-65 | 6500 | 2.8 | 100 |
| 381LSC-99 | 10000 | 2.0 | |
| 381LSC-160 | 16000 | 1.0 |

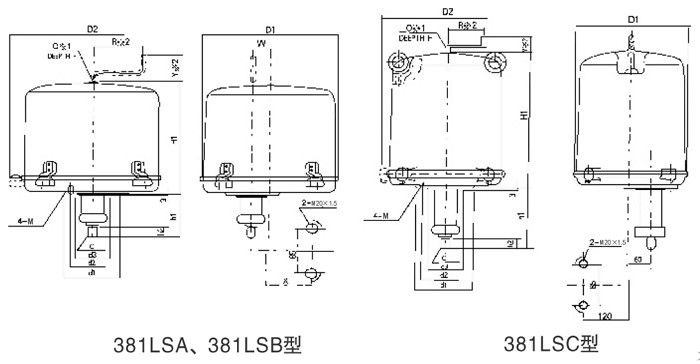

| 型號 | D1 | D2 | H1 | h1 | h2 | d1 | d2 | d3 | C | K | M | W | Y ※2 |
Q ※1 |
F | R ※2 |
X | 重量 kg |
| 381LSA | 225 | 260 | 200 | 78 | 18 | 90 | 70 | 55 | M14 xl.5 |
15 | M8 | 28 | 87 | 10 | 12 | 80 | 75 | 12 |
| 381LSB | 255 | 290 | 280 | 125 | 31 | 125 | 102 | 70 | M18 x 1.5 | 18 | M10 | 45 | 90 | 10 | 15 | 100 | 91 | 22 |
| 381LSC | 310 | 360 | 415 | 175 | 31 | 150 | 125 | 85 | M22 xl.5 |
24 | M12 | 90 | 10 | 15 | 160 | 120 | 55 |
